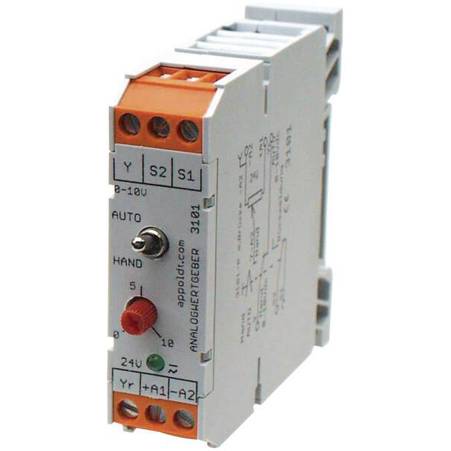

Appoldt AWG-0-10V Analogwertgebermodul 1 St.
Produktnummer:
YDR94173824e
Hersteller:
Appoldt
Appoldt AWG-0-10V Analogwertgebermodul 1 St.
Appoldt AWG-0-10V Analogwertgebermodul 1 St.
Analogwertgeber
Analoge Ausgabe mit Hand/AUTO Umschaltung und Rückmeldung
Dieser Sollwertgeber steuert im Notfall durch Ausgabe eines analogen Signales von 0 - 10 V u.a. Ventile, Mischklappen oder Temperaturwerte. Über einen 2-stufigen Schalter wird das Modul in 2 Betriebsarten (Hand/Auto) gesteuert. Über die Stellung des potentialfreien Kontaktes S1/S2 erhölt man eine Aussage, ob das Modul sich im Hand oder AUTO-Betrieb befindet. Anwendung findet der Analogwertgeber u.a. in der Gebäudeautomation.
Schalterstellung "Hand": Der Sollwert wird durch das Poti frontseitig eingestellt. Das Signal liegt zwischen den Klemmen Y und A2.
Schalterstellung "AUTO": Der Sollwert wird ohne Veränderung über die Klemme Y an d die Klemme Yr durchverbunden.
Technische Daten:
Anschluss (Bauelemente): Schraubklemmen · Produktabmessung, Breite: 17 mm · Produktabmessung, Höhe: 62 mm · Produktabmessung, Tiefe: 62 mm · Temperatur (max.): +55 °C · Temperatur (min.): -10 °C · Weitere technische Daten: Ausführung: Mit Kippschalter (2-polig) und Rückmeldung · Eingangsspannung: 24 V/DC, 24 V/AC · Ein-/Ausgangssignal: 0 - 10 V/DC
| Abmessungen: | (B x H x T) 17 x 62 x 62 mm |
|---|---|
| Anschluss (Bauelemente): | Schraubklemme |
| Inhalt: | 1 St. |
| Produkt-Art: | Analogwertgebermodul |
| Produktabmessung, Breite: | 17 mm |
| Produktabmessung, Höhe: | 62 mm |
| Produktabmessung, Tiefe: | 62 mm |
| Temperatur (max.): | +55 °C |
| Temperatur (min.): | -10 °C |
| Typ (Hersteller-Typ): | AWG-0-10V |
