Konfigurierbarer Signalwandler/-trenner ohne Sensorversorgung – Eingang: I/U, Ausgang: I/U | Trennverstärker
Konfigurierbarer Signalwandler/-trenner ohne Sensorversorgung – Eingang: I/U, Ausgang: I/U | Trennverstärker

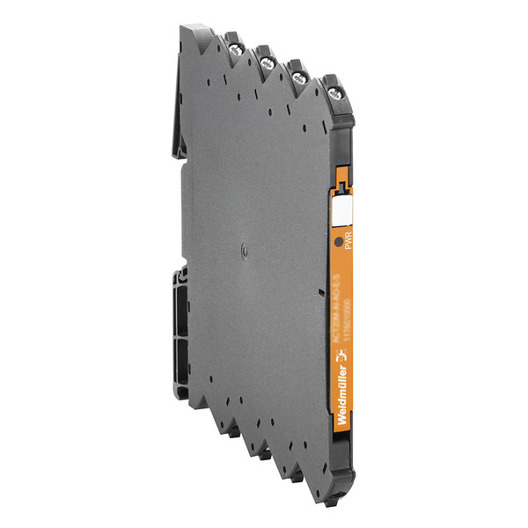

Unser konfigurierbarer Signalwandler und -trenner ist die perfekte Lösung, um elektrische und physikalische Größen präzise zu erfassen. Dank der galvanischen Trennung ist dieses Gerät universell einsetzbar und bietet höchste Sicherheit in verschiedenen Anwendungen.
Die Schutzart IP20 schützt das Gerät vor festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm. Mit einem stabilen Schraubanschluss gewährleistet es eine zuverlässige elektrische Verbindung. Das Gerät funktioniert im aktiven Modus und benötigt eine Betriebsspannung von 24 V DC. Es bietet eine Vielzahl an Eingangs- und Ausgangsbereichen und eignet sich für Temperaturschwankungen von -25 °C bis 70 °C.
Besondere Merkmale umfassen die galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen sowie zwischen Eingang und Ausgang. Dies sorgt für zusätzliche Sicherheit und schützt Ihre Messsysteme vor Störungen. Mit einer kompakten Bauform von 112,5 mm in der Höhe, 6,1 mm in der Breite und 114,3 mm in der Tiefe ist das Feldgerät ideal für Anwendungen mit begrenztem Platz.
Verlassen Sie sich auf zuverlässige Leistung und hohe Qualität, die unseren Signalwandler zu einer ausgezeichneten Wahl für vielfältige Anwendungen machen.
| Anzahl der Ausgangsbereiche +5 V ... -5 V: | 0 |
|---|---|
| Anzahl der Ausgangsbereiche +10 V ... -10 V: | 0 |
| Anzahl der Ausgangsbereiche -1 V ... +1 V: | 0 |
| Anzahl der Ausgangsbereiche -2 V ... +2 V: | 0 |
| Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V: | 0 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V: | 0 |
| Anzahl der Ausgangsbereiche -5 mA ... +5 mA: | 0 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V: | 0 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA: | 0 |
| Anzahl der Ausgangsbereiche -20 V ... +20 V: | 0 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA: | 0 |
| Anzahl der Ausgangsbereiche -60 mV ... +60 mV: | 0 |
| Anzahl der Ausgangsbereiche -100 mV ... +100 mV: | 0 |
| Anzahl der Ausgangsbereiche -300 mV ... +300 mV: | 0 |
| Anzahl der Ausgangsbereiche -500 mV ... +500 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 1 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2,5 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V: | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V: | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 20 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 24 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 30 V: | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 5 mA: | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA: | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA: | 1 |
| Anzahl der Ausgangsbereiche 0 mV ... 60 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 100 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 200 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 300 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 500 mV: | 0 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V: | 1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V: | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA: | 1 |
| Anzahl der Ausgangsbereiche 5 V ... 0 V: | 0 |
| Anzahl der Ausgangsbereiche 5 V ... 1 V: | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 0 V: | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 2 V: | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 0 mA: | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 4 mA: | 0 |
| Anzahl der Eingangsbereiche +5 V ... -5 V: | 0 |
| Anzahl der Eingangsbereiche +10 V ... -10 V: | 0 |
| Anzahl der Eingangsbereiche -1 V ... +1 V: | 0 |
| Anzahl der Eingangsbereiche -2 V ... +2 V: | 0 |
| Anzahl der Eingangsbereiche -2,5 V ... +2,5 V: | 0 |
| Anzahl der Eingangsbereiche -5 V ... +5 V: | 0 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA: | 0 |
| Anzahl der Eingangsbereiche -10 V ... +10 V: | 0 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA: | 0 |
| Anzahl der Eingangsbereiche -20 V ... +20 V: | 0 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA: | 0 |
| Anzahl der Eingangsbereiche -60 mV ... +60 mV: | 0 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV: | 0 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV: | 0 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 1 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2,5 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 5 V: | 1 |
| Anzahl der Eingangsbereiche 0 V ... 10 V: | 1 |
| Anzahl der Eingangsbereiche 0 V ... 20 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 24 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 30 V: | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA: | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA: | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA: | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV: | 0 |
| Anzahl der Eingangsbereiche 1 V ... 5 V: | 1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V: | 1 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA: | 1 |
| Anzahl der Eingangsbereiche 5 V ... 0 V: | 0 |
| Anzahl der Eingangsbereiche 5 V ... 1 V: | 0 |
| Anzahl der Eingangsbereiche 10 V ... 0 V: | 0 |
| Anzahl der Eingangsbereiche 10 V ... 2 V: | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 0 mA: | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 4 mA: | 0 |
| Art der Spannungsversorgung: | aktiv |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Bemessungsbetriebsfrequenz: | 0 Hz |
| Bemessungsversorgungsspannung AC: | 0 V |
| Bemessungsversorgungsspannung DC: | 24 V |
| Betriebstemperatur: | -25 °C | 70 °C |
| Breite: | 6.1 mm |
| Eigensicher nach EN 60947-5-6 NAMUR: | nein |
| Galvanische Trennung zwischen Eingang und Ausgang: | Ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen: | Ja |
| Galvanische Trennung zwischen den Eingängen: | ja |
| Gerätebauform: | Feldgerät |
| Höhe: | 112.5 mm |
| Leistungsaufnahme: | 1.2 W |
| SIL nach IEC 61508: | ohne |
| Schaltleistung: | 0 VA |
| Schaltspannung: | 0 V |
| Schutzart (IP): | IP20 |
| Störmeldeausgang: | Nein |
| Temperaturdrift: | 0.1 %/K |
| Tiefe: | 114.3 mm |
