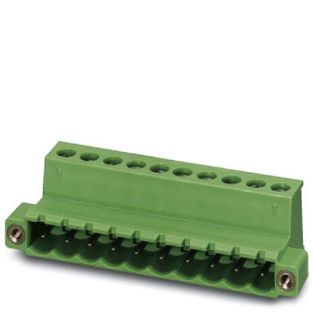

Leiterplattensteckverbinder
Produktnummer:
L8SBX8W157Je
Hersteller:
Phoenix Contact
Leiterplattensteckverbinder
Bekanntes Anschlussprinzip erlaubt weltweiten Einsatz. Einfacher Austausch der Leiterplatten durch steckbare Baugruppen. Verschraubbarer Flansch für höchste mechanische Stabilität. Invertierter Stecker mit Stiftkontakten für fingerberührsichere Geräteausgänge oder fliegende Kabel-Kabel-Verbindungen. Mit MSTB 2,5-Familie kombinierbar. Geringe Erwärmung durch höchste Kontaktkraft.
| Anschließbare Kabeltype: | Rundkabel |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig: | 0.2 mm² | 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0.25 mm² | 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0.2 mm² | 2.5 mm² |
| Anzahl der Steckkontakte: | 18 |
| Anzahl der Steckkontaktreihen: | 1 |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Bemessungsstrom In: | 12 A |
| Betriebstemperatur: | -40 °C | 100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94: | V0 |
| Gehäusebeschichtung: | nicht zutreffend |
| Gehäusefarbe: | grün |
| Kontaktausführung: | Stift |
| Rastermaß der Anschlüsse: | 5.08 mm |
| Rastermaß der Kontakte: | 5.08 mm |
| Schutzart (IP), montiert: | sonstige |
| Verbindungsart: | Kabel zu Kabel |
| Verschmutzungsgrad: | 2 |
| Werkstoff der Kontaktbeschichtung: | Zinn |
| Werkstoff des Gehäuses: | sonstige |
| Werkstoff des Isolierkörpers: | sonstige |
| Werkstoff des Kontaktes: | Kupfer |
