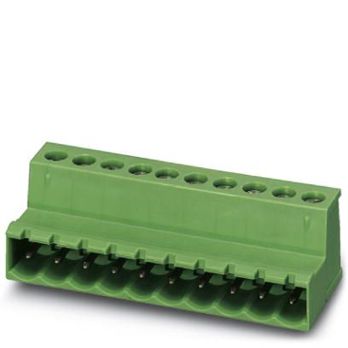

Leiterplattensteckverbinder
Produktnummer:
VY816IL1NU3e
Hersteller:
Phoenix Contact
Leiterplattensteckverbinder
Bekanntes Anschlussprinzip erlaubt weltweiten Einsatz. Einfacher Austausch der Leiterplatten durch steckbare Baugruppen. Invertierter Stecker mit Stiftkontakten für fingerberührsichere Geräteausgänge oder fliegende Kabel-Kabel-Verbindungen. Mit MSTB 2,5-Familie kombinierbar. Geringe Erwärmung durch höchste Kontaktkraft.
| Anschließbare Kabeltype: | Rundkabel |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig: | 0.2 mm² | 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0.25 mm² | 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0.2 mm² | 2.5 mm² |
| Anzahl der Steckkontakte: | 16 |
| Anzahl der Steckkontaktreihen: | 1 |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Bemessungsstrom In: | 12 A |
| Betriebstemperatur: | -40 °C | 100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94: | V0 |
| Gehäusebeschichtung: | nicht zutreffend |
| Gehäusefarbe: | grün |
| Kontaktausführung: | Stift |
| Rastermaß der Anschlüsse: | 5.08 mm |
| Rastermaß der Kontakte: | 5.08 mm |
| Schutzart (IP), montiert: | sonstige |
| Verbindungsart: | Leiterplatte zu Kabel |
| Verschmutzungsgrad: | 2 |
| Werkstoff der Kontaktbeschichtung: | Zinn |
| Werkstoff des Gehäuses: | sonstige |
| Werkstoff des Isolierkörpers: | sonstige |
| Werkstoff des Kontaktes: | Kupfer |
