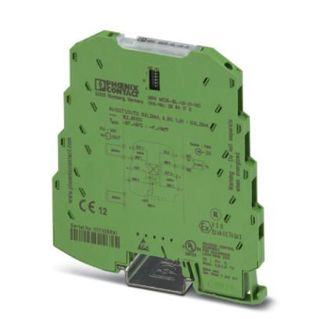

Signalverdoppler
Produktnummer:
R1P780TUODUe
Hersteller:
Phoenix Contact
Länge:
1.012.000 mm
Breite:
64.000 mm
Höhe:
931.000 mm
Signalverdoppler

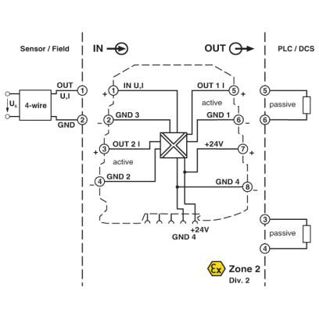

Hochkompakter Trennverstärker zur galvanischen Trennung, Wandlung, Verstärkung, Filterung und Verdopplung von analogen Normsignalen. Mittels DIP-Schalter bis zu 8 Signalkombinationen konfigurierbar. 4-Wege-Trennung. Verdopplung eines analogen Normsignales auf zwei Stromausgänge.
| Anzahl der Ausgangsbereiche +5 V ... -5 V: | 0 |
|---|---|
| Anzahl der Ausgangsbereiche +10 V ... -10 V: | 0 |
| Anzahl der Ausgangsbereiche -1 V ... +1 V: | 0 |
| Anzahl der Ausgangsbereiche -2 V ... +2 V: | 0 |
| Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V: | 0 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V: | 0 |
| Anzahl der Ausgangsbereiche -5 mA ... +5 mA: | 0 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V: | 0 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA: | 0 |
| Anzahl der Ausgangsbereiche -20 V ... +20 V: | 0 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA: | 0 |
| Anzahl der Ausgangsbereiche -60 mV ... +60 mV: | 0 |
| Anzahl der Ausgangsbereiche -100 mV ... +100 mV: | 0 |
| Anzahl der Ausgangsbereiche -300 mV ... +300 mV: | 0 |
| Anzahl der Ausgangsbereiche -500 mV ... +500 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 1 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2,5 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 20 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 24 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 30 V: | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 5 mA: | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA: | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA: | 2 |
| Anzahl der Ausgangsbereiche 0 mV ... 60 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 100 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 200 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 300 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 500 mV: | 0 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V: | 0 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V: | 0 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA: | 2 |
| Anzahl der Ausgangsbereiche 5 V ... 0 V: | 0 |
| Anzahl der Ausgangsbereiche 5 V ... 1 V: | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 0 V: | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 2 V: | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 0 mA: | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 4 mA: | 0 |
| Anzahl der Eingangsbereiche +5 V ... -5 V: | 0 |
| Anzahl der Eingangsbereiche +10 V ... -10 V: | 0 |
| Anzahl der Eingangsbereiche -1 V ... +1 V: | 0 |
| Anzahl der Eingangsbereiche -2 V ... +2 V: | 0 |
| Anzahl der Eingangsbereiche -2,5 V ... +2,5 V: | 0 |
| Anzahl der Eingangsbereiche -5 V ... +5 V: | 0 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA: | 0 |
| Anzahl der Eingangsbereiche -10 V ... +10 V: | 0 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA: | 0 |
| Anzahl der Eingangsbereiche -20 V ... +20 V: | 0 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA: | 0 |
| Anzahl der Eingangsbereiche -60 mV ... +60 mV: | 0 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV: | 0 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV: | 0 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 1 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2,5 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 5 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 10 V: | 1 |
| Anzahl der Eingangsbereiche 0 V ... 20 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 24 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 30 V: | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA: | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA: | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA: | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV: | 0 |
| Anzahl der Eingangsbereiche 1 V ... 5 V: | 1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V: | 0 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA: | 1 |
| Anzahl der Eingangsbereiche 5 V ... 0 V: | 0 |
| Anzahl der Eingangsbereiche 5 V ... 1 V: | 0 |
| Anzahl der Eingangsbereiche 10 V ... 0 V: | 0 |
| Anzahl der Eingangsbereiche 10 V ... 2 V: | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 0 mA: | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 4 mA: | 0 |
| Anzahl der Kanäle: | 2 |
| Art der Spannungsversorgung: | sonstige |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Bemessungsversorgungsspannung bei DC: | 19.2 V | 30 V |
| Breite: | 6.4 mm |
| Bürde: | 250000 Ohm |
| Eigensicher gemäß EN 60947-5-6 NAMUR: | false |
| Galvanische Trennung zwischen den Eingängen: | false |
| Gerätebauform: | Einbaugerät |
| Höhe: | 93.1 mm |
| Leistungsaufnahme: | 0.6 W |
| Montageart: | sonstige |
| Schutzart (IP): | IP20 |
| Störmeldeausgang: | false |
| Temperaturdrift: | 0.01 %/K |
| Tiefe: | 101.2 mm |
